Подробная информация о продукте:
|
| Номер модели: | TPGW 160402 | Тип: | Стандарт |
|---|---|---|---|
| Покрытие: | Uncoated | Марка товара: | WORLDIA |
| Совокупность продуктов: | ManaNova | Материал: | PCD+Carbide |
| Ранг PCD: | MND10 | Применение: | Высокая точность подвергать механической обработке цветных материалов |
| Выделить: | Поли кристаллический диамант PCD режа вставки,TPGW PCD режа вставки,вставки карбида pcd для нержавеющей стали |
||

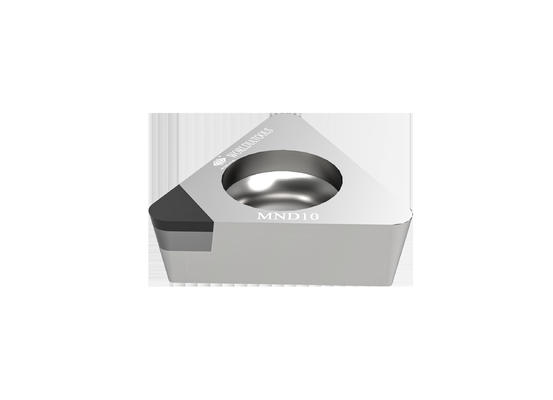

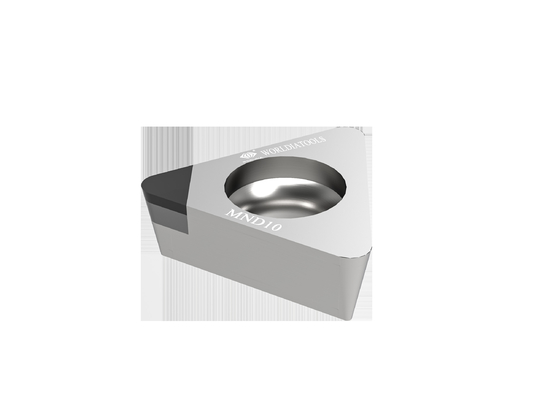

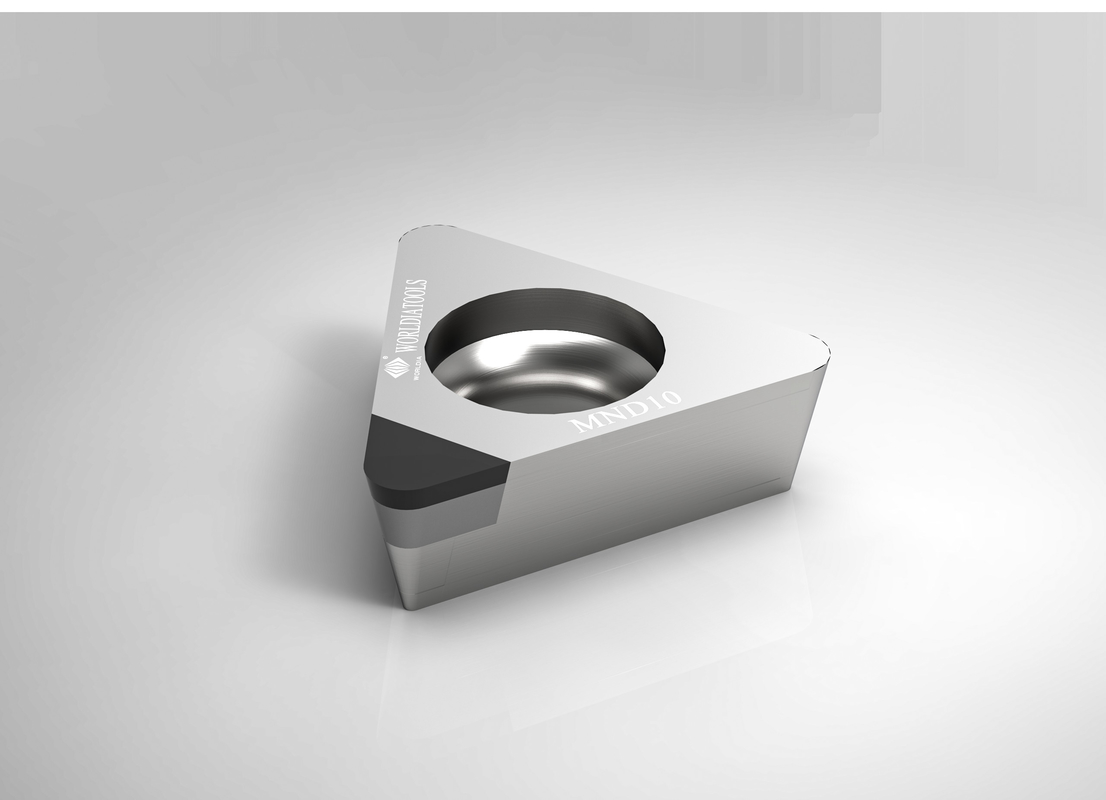

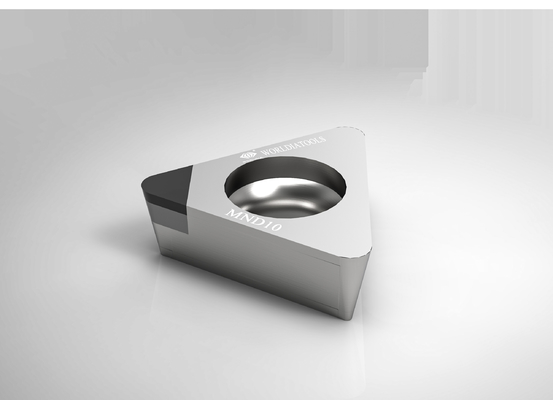

ТПГВ 160402 Стандартная твердосплавная токарная пластина Режущая пластина из поликристаллического алмаза для цветных металлов
МИР
Благодаря высококачественной продукции и профессиональной технической поддержке для нас большая честь обслуживать лучшие
производители в автомобильной, новой энергетике, ветроэнергетике, машиностроении и т. д.
Описание:
«ManaNova» — это суббренд Worldia, специализирующийся на высококачественных стандартных сериях.
ManaNova — это концепция, стоящая перед конечными пользователями, мы строго выбираем
Материалы PCD и PCBN для обеспечения универсального режущего эффекта.
Важнейшей особенностью ManaNova является простой выбор и быстрая доставка.
«Легкий выбор» легко выбрать по сравнительной таблице и приложению.
«Быстрая доставка» означает, что все вставки ManaNova PCD, представленные в каталоге, есть в наличии на складе.
Устранив форс-мажор, можно получить в течении 4-5 дней.
Материал:
Поликристаллический алмаз (PCD)
1. Значительно сократите затраты на инструменты
2. Для обработки цветных металлов
Поликристаллический кубический нитрид бора (CBN)
1. С отличной горячей твердостью
2.Хорошая прочность и термостойкость.
3. Для обработки закаленной стали, чугуна, металлокерамики, а также деталей из порошковой металлургии.
Основные продукты:
Режущая пластина из ПКНБ подходит для обработки закаленной стали, серого чугуна, ковкого чугуна и порошковой металлургии.
Серия Worldia ManaNova охватывает 7 высококачественных марок CBN для обработки закаленной стали,
чугуна и порошковой металлургии доступны марки MHN10C, MHN20C, MHN30C,
МКН10, МКН20, МСН10, МСН20.
Режущая пластина из поликристаллического алмаза (материал MND10) подходит для черновой и чистовой обработки алюминиевого сплава и других неметаллических материалов.
Режущая пластина из поликристаллического алмаза: Обеспечивает стабильный, универсальный и высокоэффективный режущий эффект.
Четыре типа кромок: стандартные, стружколомы, полноразмерные и полноразмерные.
Преимущества:
·Высокого качества
·Бюджетный
· Прямые поставки с завода
Заявление:
| MND10 | Подходит для резки цветных металлов, таких как алюминиевые сплавы и т. д. |
| Инструменты PCD ограничены цветными материалами, такими как алюминий с высоким содержанием кремния, композиты с металлической матрицей (MMC) и пластики, армированные углеродным волокном (CFRP). PCD с циркуляционной охлаждающей жидкостью также может использоваться для суперфинишной обработки титана. |
|
| ·Алюминий и алюминиевые сплавы | |
| · Медные, латунные и бронзовые сплавы | |
| · Цинковые и магниевые сплавы | |
| · Углеродное волокно | |
| · Эпоксидные смолы | |
| · Пластмассы | |
| ·Композиты из стекловолокна | |
| · Графитовые композиты |
Технические характеристики:
| Угол | Габаритные размеры | Оценка | ||||||
| Код ANSI | Код ISO | Советы | IC мм |
С мм |
р мм |
Фд мм |
ЛЭ мм |
БДН 10 |
| ТПГВ 220,5 | ТПГВ 110302 | 1Н | 6,35 | 3.18 | 0,2 | 3.3 | 2,5 | √ |
| ТПГВ 221 | ТПГВ 110304 | 1Н | 6,35 | 3.18 | 0,4 | 3.3 | 2,5 | √ |
| ТПГВ 222 | ТПГВ 110308 | 1Н | 6,35 | 3.18 | 0,8 | 3.3 | 2,5 | √ |
| ТПГВ 330,5 | ТПГВ 160402 | 1Н | 9,525 | 4,76 | 0,2 | 4.4 | 2,5 | √ |
| ТПГВ 331 | ТПГВ 160404 | 1Н | 9,525 | 4,76 | 0,4 | 4.4 | 2,5 | √ |
| Ф-ТПГВ 222 | Ф-ТПГВ 160408 | 3Н | 9,525 | 3.18 | 0,8 | 3.3 | 15,3 | √ |
| Рекомендации по скорости подачи | ||||||
| Радиус носа (мм) | Ра ум | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3.2 | 6.4 | |
| Скорость подачи f (мм/об) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
