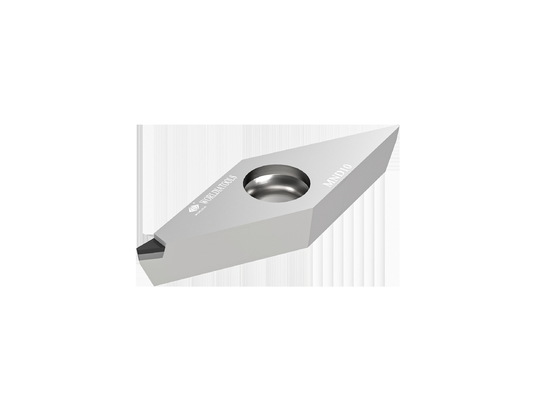

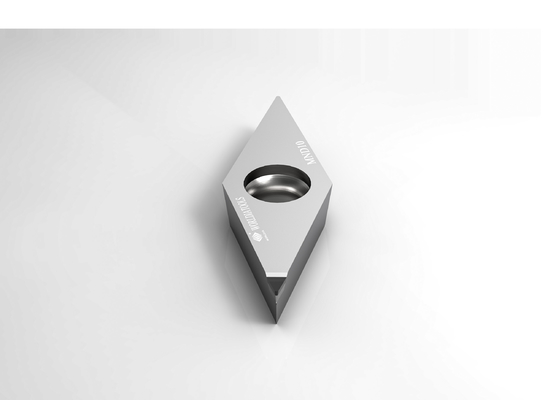

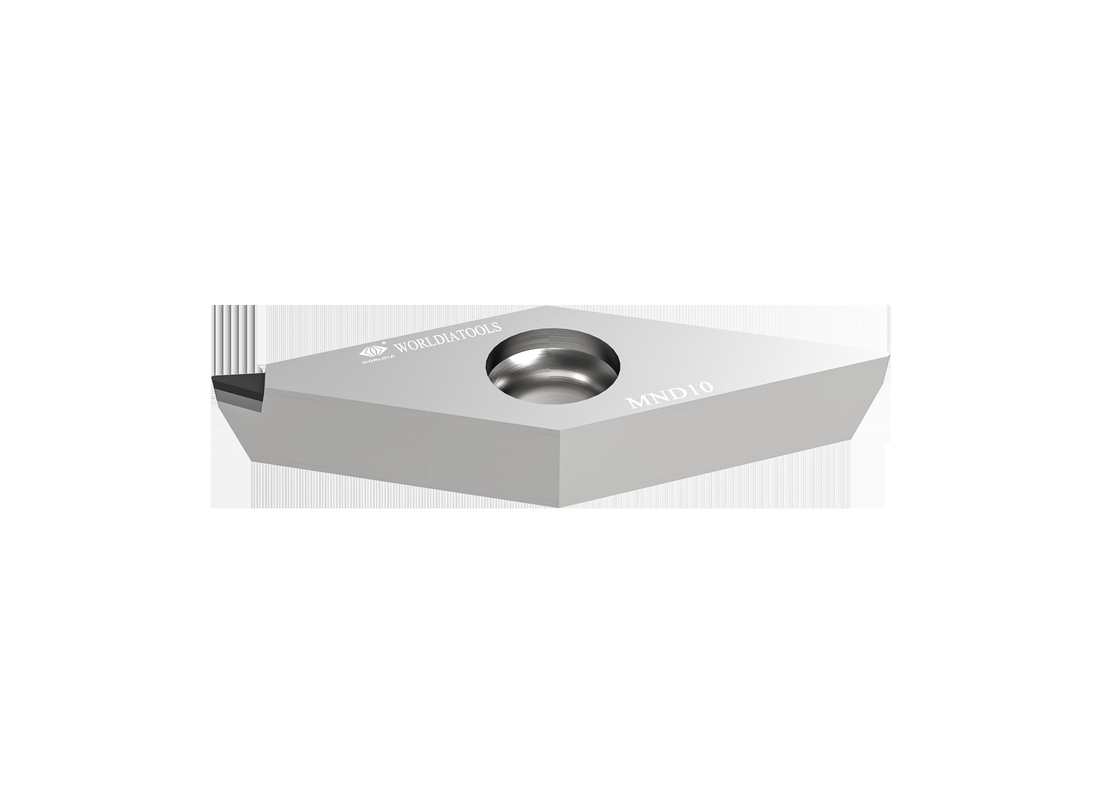

ВКГТ 110304Стандартная твердосплавная токарная пластина Режущая пластина из поликристаллического алмаза для цветных металлов
В мире производствая, изменения подталкивают нас к продвижению наших продуктов и услуг.
Мы стремимся предоставить вам режущие инструменты и решения, которые соответствуют амбициям вашей компании.
Мы хотим расти вместе с вами.
Описание:
MANANOVA — это суббренд WORLDIA, позиционируемый как стандартная серия высокого класса,
в основном продвигая стандартные вставки PCD / PCBN.
MANANOVA использует «Легкий выбор и быструю доставку» как особенность, которая намерена обеспечить
быстрое и эффективное обслуживание отечественных и зарубежных клиентов для удовлетворения их спроса на стандартизированные
и универсальные инструменты.
Основные продукты:
Серия Worldia ManaNova охватывает 7 высококачественных марок CBN для обработки закаленной стали, чугуна,
и порошковой металлургии доступны марки MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN10 и MSN20.
Режущая пластина из поликристаллического алмаза (материал MND10) подходит для черновой и чистовой обработки алюминиевых сплавов и других неметаллических материалов.
Четыре типа кромки: стандартная, стружколом, полная кромка и полная поверхность.
Преимущества:
· Универсальный
· Легкий выбор
· Быстрая доставка
Заявление:
| MND10 |
Применяется для резки цветных металлов, таких как алюминиевые сплавы и т. д. |
Инструменты PCD ограничены цветными материалами, такими как алюминий с высоким содержанием кремния, композиты с металлической матрицей (MMC) и пластики, армированные углеродным волокном (CFRP).
PCD с циркуляционной охлаждающей жидкостью также может использоваться для суперфинишной обработки титана. |
| ·Алюминий и алюминиевые сплавы |
| · Медные, латунные и бронзовые сплавы |
| · Цинковые и магниевые сплавы |
| · Углеродное волокно |
| · Эпоксидные смолы |
| · Пластмассы |
| ·Композиты из стекловолокна |
| · Графитовые композиты |
Технические характеристики:
| Угол |
Габаритные размеры |
Оценка |
| Код ANSI |
Код ISO |
Советы |
IC
мм |
С
мм |
р
мм |
Фд
мм |
ЛЭ
мм |
БДН
10 |
| ВКГТ 220,5 |
ВКГТ 110302 |
1Н |
6,35 |
3.18 |
0,2 |
2,8 |
2,5 |
√ |
| ВКГТ 221 |
ВКГТ 110304 |
1Н |
6,35 |
3.18 |
0,4 |
2,8 |
2,5 |
√ |
| |
| ВКГТ 330,5 |
ВКГТ 160402 |
1Н |
9,525 |
4,76 |
0,2 |
4.4 |
2,5 |
√ |
| ВКГТ 331 |
ВКГТ 160404 |
1Н |
9,525 |
4,76 |
0,4 |
4.4 |
2,5 |
√ |
| ВКГТ 332 |
ВКГТ 160408 |
1Н |
9,525 |
4,76 |
0,8 |
4.4 |
2,5 |
√ |
| Рекомендации по скорости подачи |
| Радиус носа (мм) |
Ра ум |
| 0,2 |
0,4 |
0,8 |
1,6 |
3.2 |
6.4 |
| Скорость подачи f (мм/об) ≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
